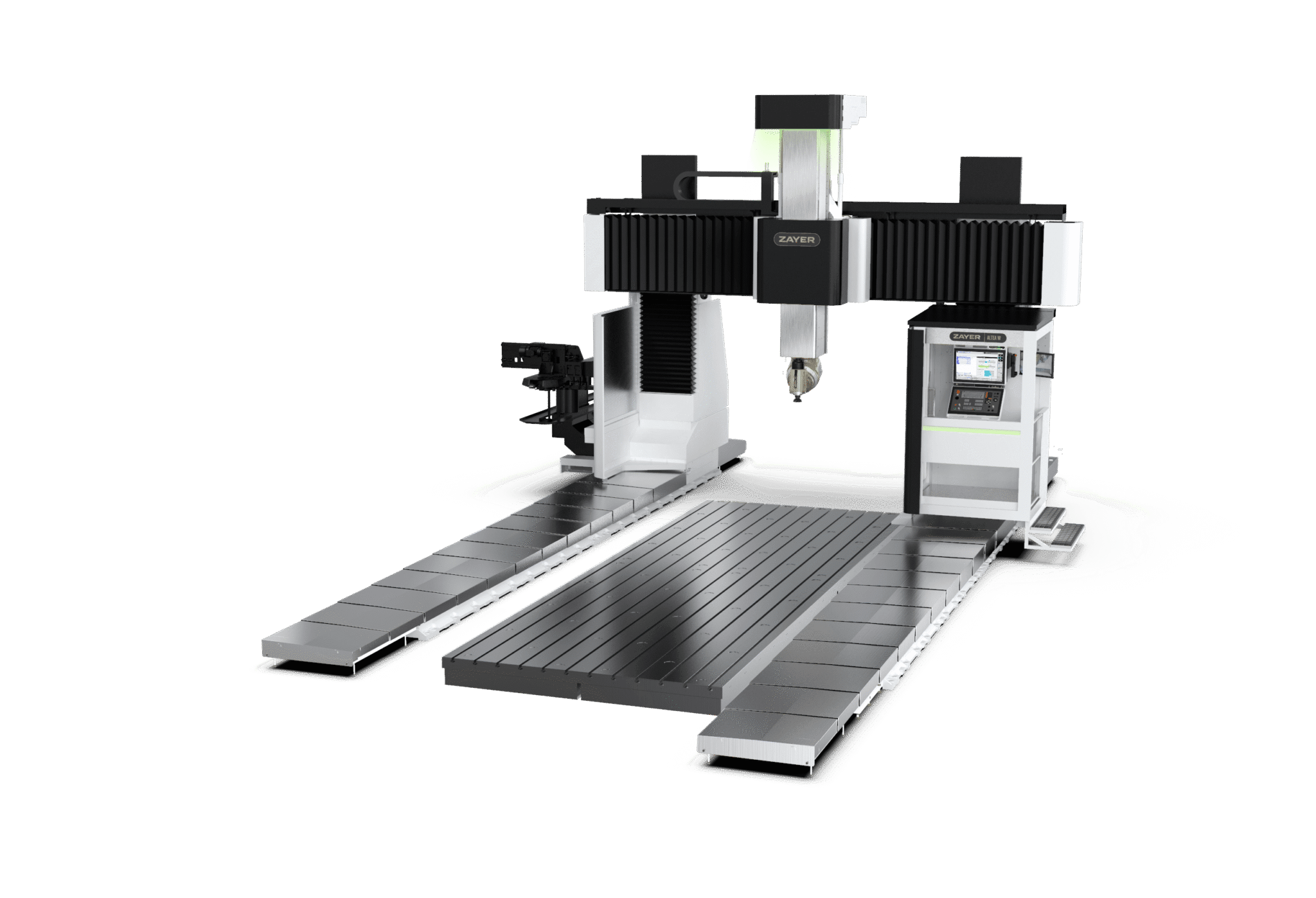

ALTEA W
Gantry-Fräsen mit erweiterter Flexibilität
Die ZAYER ALTEA W ist die konsequente Weiterentwicklung der ALTEA – mit verfahrbarem Querträger für noch mehr Bearbeitungsflexibilität und reduzierte Biegekräfte. Das Gantry-Konzept mit stabiler Gusskonstruktion, hochdynamischen Antrieben und einem breiten Fräskopfsortiment macht die ALTEA W zur vielseitigen Lösung für mittelgroße bis große Werkstücke mit komplexen Geometrien.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE |
| Tischlänge | 4.500 – 20.500 mm |
| Tischbreite | 2.000 (2.500 / 3.000 opt.) mm |
| Abstand zwischen den Ständern | 2.750 (3.250 / 3.750 opt.) mm |
| Längsverfahrweg | 4.000 – 20.000 mm |
| Querverfahrweg | 3.350 (3.850 – 4.350 opt.) mm |
| Vertikalverfahrweg | 1.200 (1.500 opt.) mm |
| Verfahrbarer Querträger | 900 mm |
| Leistung | 30 (43 opt.) kW |
| Drehzahl | 6.000 (8.000 opt.) min-1oder 18.000 min-1 (mit Motorspindel) |
| Werkzeugmagazin | 30 (40 / 60 opt.) Werkzeugplätze |
Angewandte
Konstruktion
Arbeitsbereich
Tischlängen von 4.500 mm bis weit über 20.500 mm und Tischbreiten bis 3.000 mm – für lange, breite und voluminöse Werkstücke jeder Art.
Achsantriebe
Längsachse mit Doppelritzel-Zahnstangenantrieb und zwei Motoren, Quer- und Vertikalachsen mit Kugelgewindespindeln – für kraftvolle, präzise und wiederholgenaue Bewegungen.
Fräsköpfe
Wahlweise mit Hochgeschwindigkeits-Fräsköpfen (33 kW bis 18.000 min⁻¹) für feine Bearbeitungen oder kraftvollen Fräsköpfen (43 kW bei 6.000 min⁻¹) für zähe Materialien und hohe Abtragsleistungen.
Stabil
Das Gantry-Konzept mit hochwertiger Gusskonstruktion sichert thermische und geometrische Stabilität – für gleichbleibende Präzision auch bei langen und intensiven Bearbeitungszyklen.
FräsKopfSsystem
Von Winkelfräsköpfen, 30°- und 45°-Köpfen über gerade Fräsköpfe und Hochfrequenzspindeln bis hin zu automatischen Kopfwechselsystemen – flexibel anpassbar an einfache wie komplexe Bearbeitungsaufgaben.
Einsatz
Ideal für den Maschinen-, Formen- und Werkzeugbau sowie den Anlagenbau – überall dort, wo große Bauteile mit komplexen Geometrien höchste Ansprüche an Genauigkeit und Vielseitigkeit stellen.
