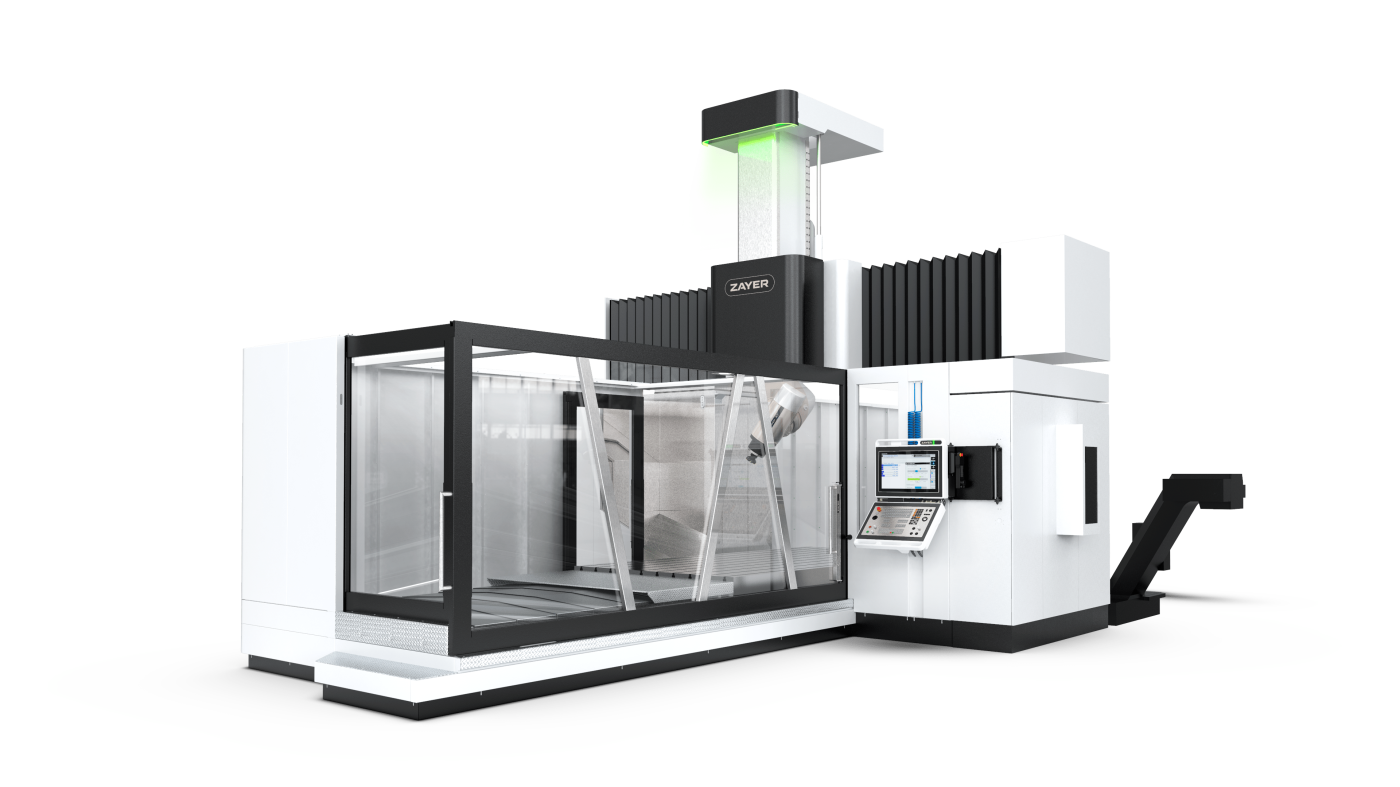

ARION
Portalfräsen ohne Fundament
Die Portalfräsmaschine ARION vereint die Stabilität und Leistungsstärke einer klassischen Portalfräsmaschine mit einem entscheidenden Vorteil: Sie benötigt kein aufwendiges Fundament und lässt sich direkt auf dem Hallenboden installieren. Das spart Investitionskosten und ermöglicht bei Bedarf ein problemloses Versetzen der Maschine.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE | |
| Tischlänge | 3.000 – 6.000 mm | |
| Tischbreite | 1.600 (2.000 opt.) mm | |
| Abstand zwischen den Ständern | 2.000 (2.500 opt.) mm | |
| Längsverfahrweg | 3.000 – 6.000 mm | |
| Querverfahrweg | 2.600 (3.100 opt.) mm | |
| Vertikalverfahrweg | 1.200 (1.500 opt.) mm | |
| Leistung | 33 (43 opt.) kW oder 33 kW (mit Motorspindel) | |
| Drehzahl | 6.000 (8.000 opt.) min-1 oder 18.000 min-1 (mit Motorspindel) | |
| Werkzeugmagazin | 20 (30 / 40 / 60 / 80 opt.) Werkzeugplätze |
Angewandte
Konstruktion
Design
Alle Strukturelemente bestehen aus schwingungsdämpfendem Guss mit stark verripptem Innenaufbau – berechnet nach der Finite-Elemente-Methode für maximale Kraftableitung über beide Maschinenständer.
Führungsbahnen
Zwei um 90° versetzt angeordnete Führungsbahnen für den Querschlitten schaffen ein System, das höchste Stabilität mit maximaler Dynamik verbindet.
Fräsköpfe
Wahlweise mit mechanischen Fräsköpfen für hohes Drehmoment oder mit Motorspindel-Fräsköpfen für Drehzahlen bis 18.000 min⁻¹ – optional mit Simultanbearbeitung.

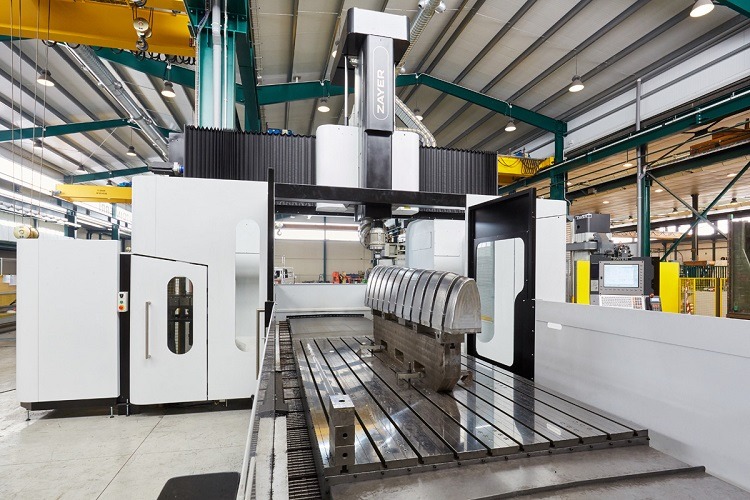

Freie Installation
Dank Stahlplatten direkt auf dem Hallenboden aufstellbar – geringere Anschaffungskosten und späteres Versetzen ohne großen Aufwand möglich.
Individuell
Umfangreiche Optionsmöglichkeiten erlauben die exakte Konfiguration der ARION auf Ihre spezifischen Zerspanungsanforderungen.
Maschinen
Highlights
- 45°-Universalfräskopf: Serienmäßig ausgestattet mit dem patentierten, stufenlos positionierbaren ZAYER Universalfräskopf – für maximale Flexibilität bei jedem Bearbeitungswinkel.
- 30°-Universalfräskopf: Optionale Erweiterung für Simultanbearbeitungen und Hinterschnittarbeiten – erweitert das Leistungsspektrum der ARION deutlich.
- Topologisch optimierte Struktur: Alle Grundelemente sind nach der Finite-Elemente-Methode berechnet – für ideale Kraftableitung und höchste Steifigkeit im Betrieb.
- Serielle Schnittstellen: Die ARION ist nachrüstbar – weitere Fräsköpfe können auch im Nachhinein problemlos integriert werden.
- ZAYER Führungssystem: Justierbare Vorspannung in allen Achsen sorgt für höchste Präzision, Genauigkeit und optimale Oberflächenqualität.
- Fundament-freie Aufstellung: Installation direkt auf dem Hallenboden mittels Stahlplatten – ohne kostspielige Fundamentarbeiten.
- ZAYER EcoDesign: Verminderter Energieverbrauch, Fettdauerschmierung und konsequentes Lebenszyklusdenken für nachhaltige und wirtschaftliche Fertigung.
- Optimale Zugänglichkeit: Großzügiger Zugang zum Arbeitsraum und durchdachte Maschinenergonomie für beste Bedienbarkeit im Alltag.
- HORUS Anbindung: Mit der digitalen Service-Plattform HORUS lässt sich die ARION vollständig in die vernetzte, digitale Fertigung einbinden.
Nehmen Sie mit uns Kontakt auf
Rufen Sie uns doch gleich einmal an!
Verfügbare Fräskopfvarianten
45°
30°
30°
