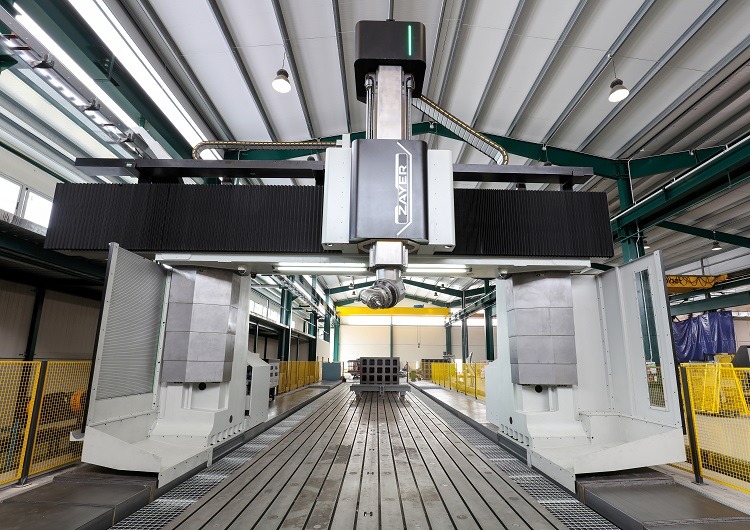

THERA W
Gantry-Fräsen mit maximaler Reichweite

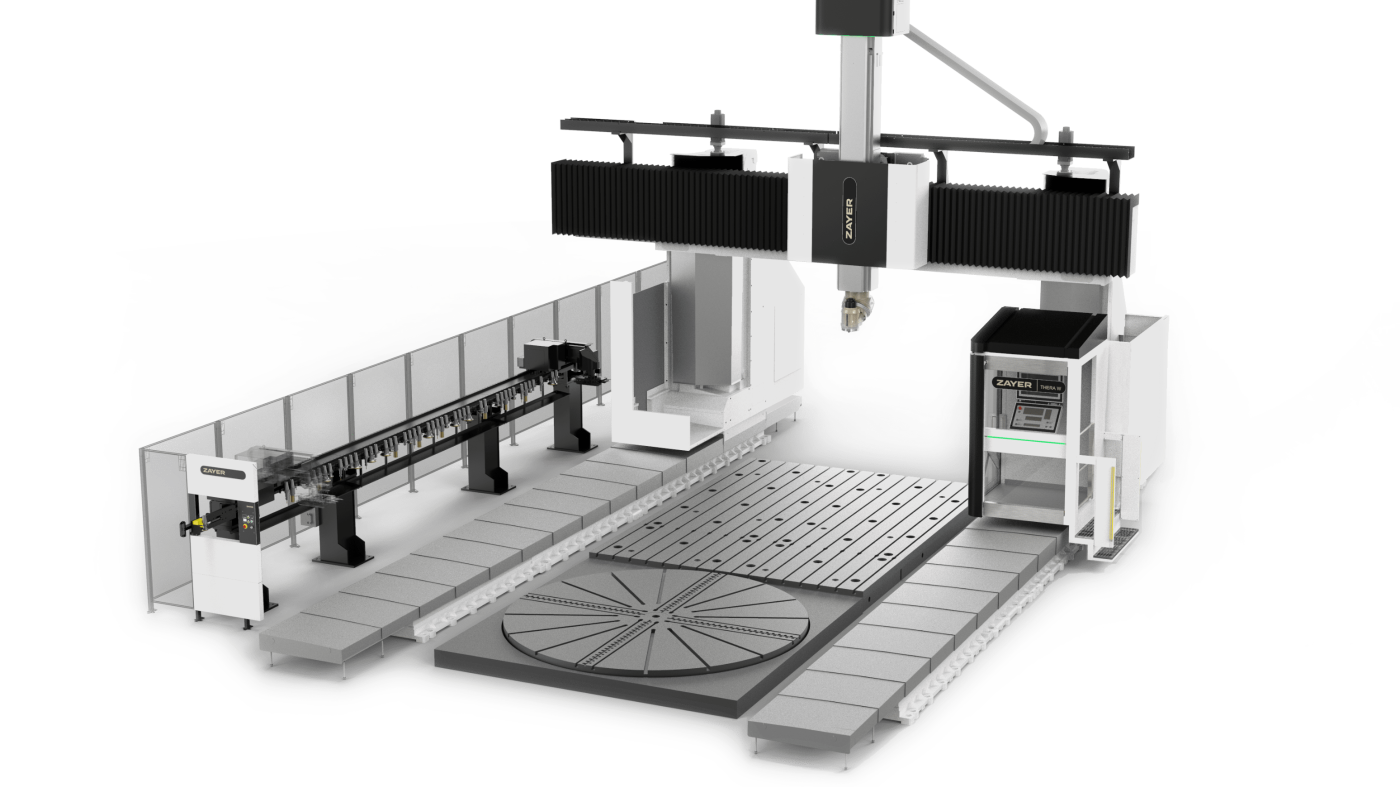

Die ZAYER THERA W ist die konsequente Weiterentwicklung der THERA – mit verfahrbarem Querträger für noch mehr Flexibilität und Bearbeitungsspielraum. Die Gantry-Bauweise mit feststehendem Tisch, Vollguss-Konstruktion und breitem Fräskopfsortiment macht die THERA W zur leistungsstarken Lösung für komplexe Großteilbearbeitungen in Einzel- und Serienfertigung.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE |
| Tischlänge | 3.500 – 20.500 mm |
| Tischbreite | 2.000 (3.000 / 4.000 opt.) mm |
| Abstand zwischen den Ständern | 3.000 – 5.000 mm |
| Längsverfahrweg | 3.000 – 20.000 mm |
| Querverfahrweg | 3.750 – 5.750 mm |
| Vertikalverfahrweg | 1.250 – 2.000 mm |
| Verfahrweg Querträger | 1.100 (1.350 opt.) mm |
| Leistung | 43 kW |
| Drehzahl | 6.000 (8.000 opt.) min-1 |
| Werkzeugmagazin | 30 (40 / 60 / 80 / 100 / 120 opt.) Werkzeugplätze |
Angewandte
Konstruktion
Arbeitsbereich
Tischlängen bis 20.500 mm, Tischbreiten bis 4.000 mm – für die Bearbeitung auch sehr breiter und langer Werkstücke.
Verfahrwege
Längsweg bis 20.000 mm, Querweg bis 5.750 mm und Vertikalweg bis 2.000 mm bieten reichlich Raum für voluminöse Bauteile.
Querträger
Die zusätzliche W-Achse minimiert Ausladungslängen, reduziert Biegekräfte und ermöglicht so höchste Zerspanungsleistungen bei gleichzeitig gesteigerter Flexibilität.
Spindelantrieb
Standardmäßig 43 kW bei 6.000 min⁻¹ – optional mit Hochfrequenzspindeln bis 18.000 min⁻¹ für grobes Schruppen ebenso wie feinstes Schlichten.
Achsenantrieb
Längsachse mit Doppelritzel-Zahnstangenantrieb und zwei Motoren, Quer- und Vertikalachsen mit Kugelgewindespindeln – für kraftvolle, präzise und wiederholgenaue Bewegungen.
Konstruktion
Maschinenbett, Ständer, Querträger und Brücke aus hochwertigem Guss sichern höchste Grundsteifigkeit und thermische Stabilität – auch bei intensiver Nutzung über lange Bearbeitungszyklen.
FräsKöpfe
Winkelfräsköpfe, 30°- und 45°-Köpfe, gerade Fräsköpfe, Hochfrequenzspindeln sowie automatische Kopfwechselsysteme – für komplexe Geometrien und schwer zugängliche Flächen.
Einsatz
Ideal für den Maschinen- und Anlagenbau, den Energie- und Schienenfahrzeugbau sowie die Schwerindustrie – sowohl für Einzelteile als auch für die Serienfertigung mit höchsten Präzisionsanforderungen.
Verfügbare Fräskopfvarianten
45°
30°
