THERA
Gantry-Fräsen für schwerste Aufgaben

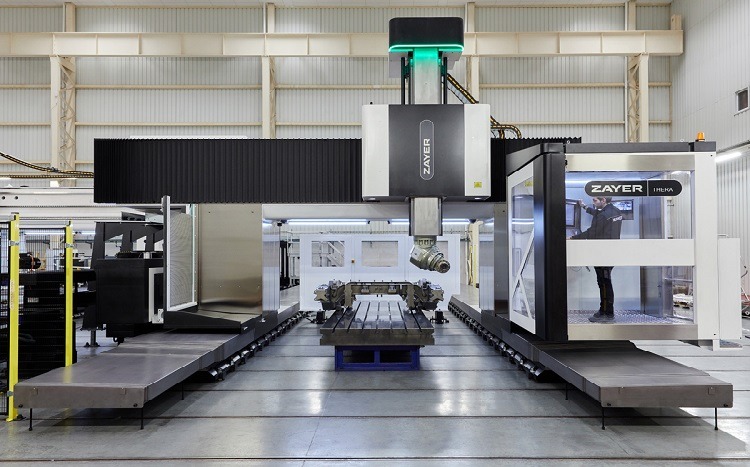

Die ZAYER THERA ist eine Portalfräsmaschine in Gantry-Bauweise mit feststehendem Tisch und festem Querträger – ausgelegt für die anspruchsvolle Bearbeitung großer, schwerer und geometrisch komplexer Werkstücke. Mit ihrer hochwertigen Vollguss-Konstruktion, kraftvollen Antrieben und einem breiten Fräskopfsortiment bietet die THERA maximale Leistung für Einzel- und Serienfertigung gleichermaßen.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE |
| Tischlänge | 3.500 – 20.500 mm |
| Tischbreite | 2.000 (3.000 / 4.000 opt.) mm |
| Abstand zwischen den Ständern | 3.000 – 5.000 mm |
| Längsverfahrweg | 3.000 – 20.000 mm |
| Querverfahrweg | 3.750 – 5.750 mm |
| Vertikalverfahrweg | 1.250 – 2.000 mm |
| Leistung | 43 (60 opt.) kW |
| Drehzahl | 6.000 (8.000 opt.) min-1 |
| Werkzeugmagazin | 30 (40 / 60 / 80 / 100 / 120 opt.) Werkzeugplätze |
Angewandte
Konstruktion
Arbeitsbereich
Tischlängen bis 20.500 mm, Tischbreiten bis 4.000 mm und ein Ständerabstand von 3.000 bis 5.000 mm – für die Bearbeitung auch sehr breiter und langer Werkstücke.
Verfahrwege
Längsweg bis 20.000 mm, Querweg bis 5.750 mm und Vertikalweg bis 2.000 mm bieten reichlich Raum für voluminöse Bauteile.
Kraftvoll
Standardmäßig 43 kW bei 6.000 min⁻¹ – optional mit Hochfrequenzspindeln für höhere Drehzahlen. Geeignet für grobes Schruppen ebenso wie feinstes Schlichten.

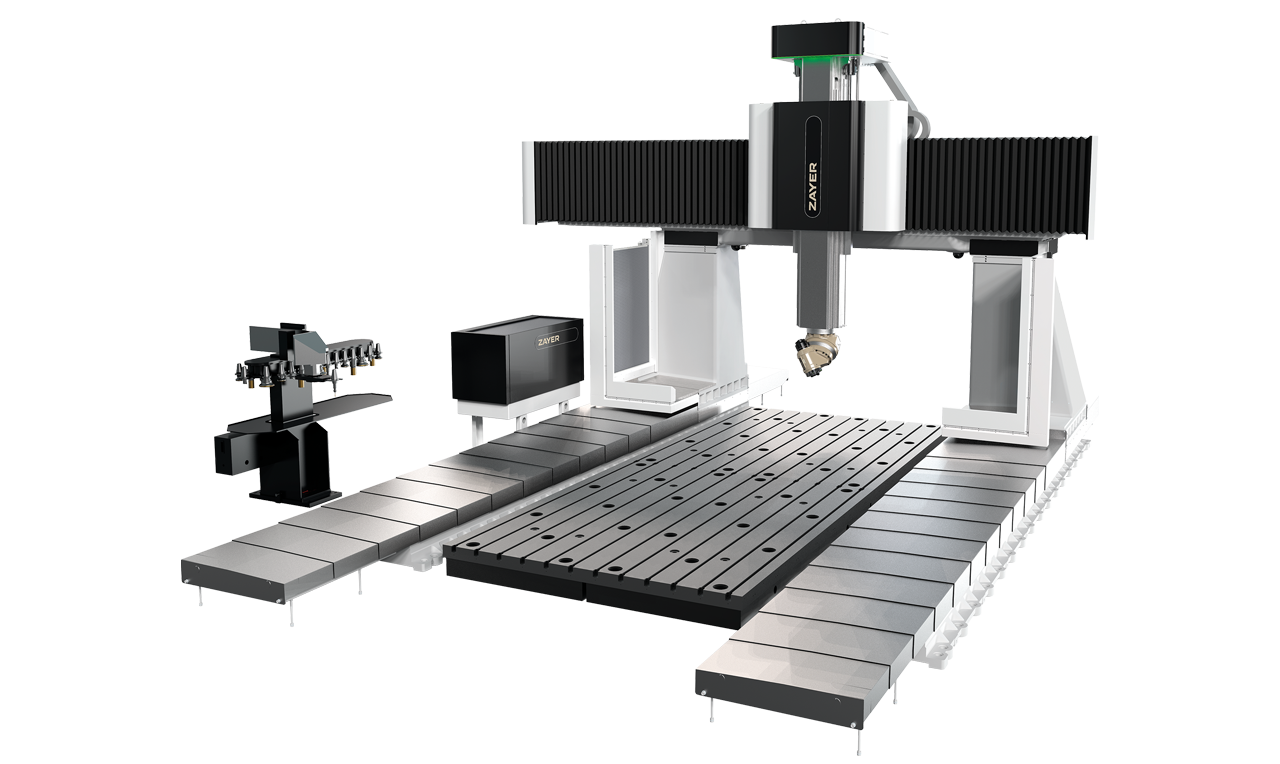

Konstruktion
Maschinenbett, Ständer, Querträger und Brücke aus hochwertigem Guss sichern ausgezeichnete Grundsteifigkeit und thermische Stabilität – auch bei langen Bearbeitungszyklen.
Robust
Längsachse mit Zahnstangenantrieb und Doppelritzel (zwei Motoren), Quer- und Vertikalachsen mit Kugelgewindespindeln – für kraftvolle, dynamische und präzise Bewegungen.
Vielseitig
Winkelfräsköpfe, 30°- und 45°-Köpfe, gerade Fräsköpfe, Hochfrequenzspindeln sowie automatische Kopfwechselsysteme – für komplexe Geometrien und schwer zugängliche Flächen.
Einsatz
Ideal für den Maschinen- und Anlagenbau, den Energie- und Schienenfahrzeugbau sowie die Schwerindustrie – sowohl für Einzelteile als auch für die Serienfertigung mit höchsten Präzisionsanforderungen.
Verfügbare
Fräskopfvarianten
45°
30°
30°
Fräskopf
