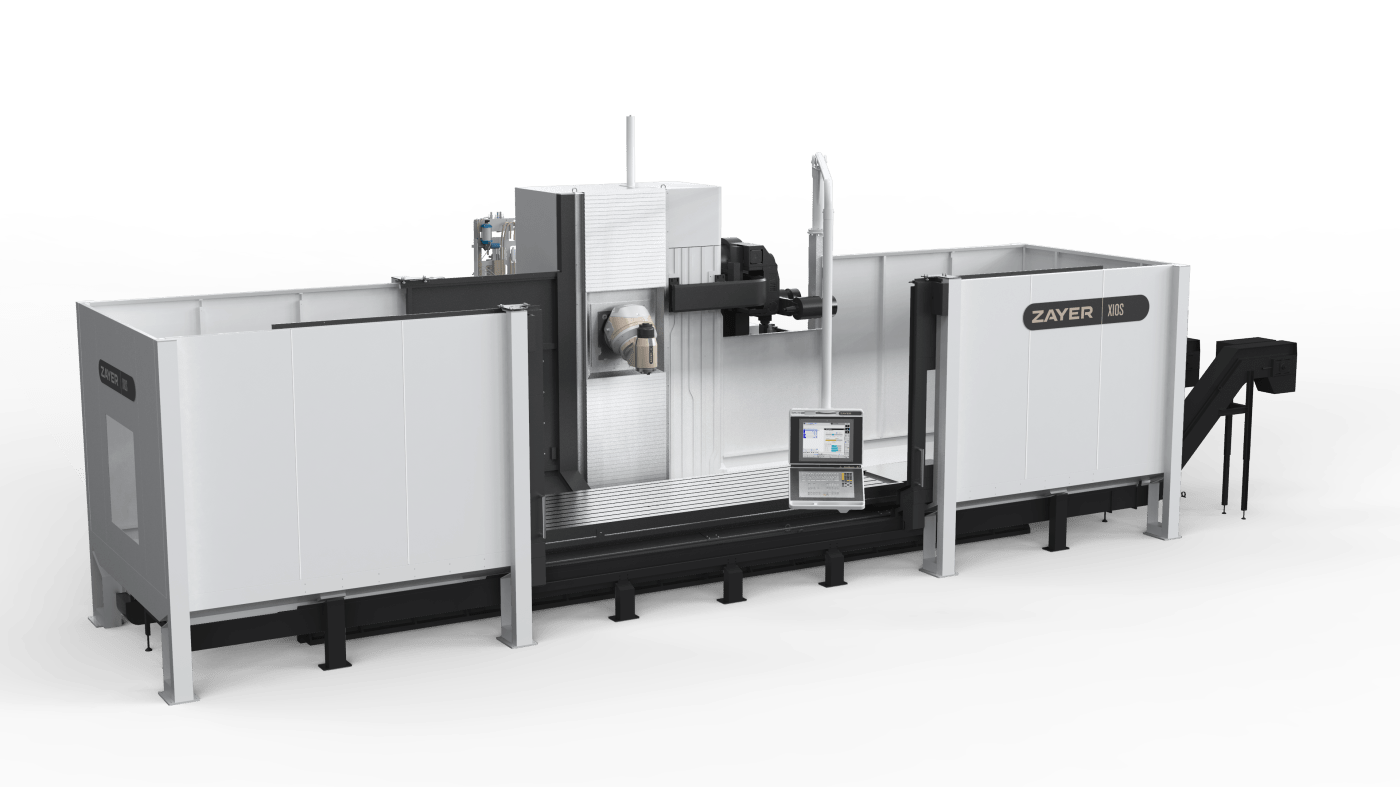

XIOS
Effizient, präzise, vielseitig
Diese Maschine vereint dauerhafte Präzision und modernste Fräskopftechnologie mit technischen Standards auf völlig neuem Niveau. Flexible Ausstattungsvarianten und ein wartungsfreies, nachjustierbares Rollenführungssystem sind nur zwei der vielen Highlights der ZAYER XIOS. Natürlich ist die Maschine, wie alle Maschinen aus dem Hause Zayer, nach modernsten ECO Design Richtlinien konzipiert.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE |
| Tischlänge | 3.000 – 4.000 – 5.000 mm |
| Tischbreite | 1.000 (1.300 opt.) mm |
| Längsverfahrweg | 3.000 – 4.000 – 5.000 mm |
| Querverfahrweg | 1.200 (1.600 opt.) mm |
| Vertikalverfahrweg | 1.600 (2.000 opt.) mm |
| Leistung | 40 (61 opt.) kW |
| Drehzahl | 6.000 (8.000 opt.) min-1 |
| Werkzeugmagazin | 30 (40 / 60 / 80 opt.) Werkzeugplätze |
Angewandte
Konstruktion

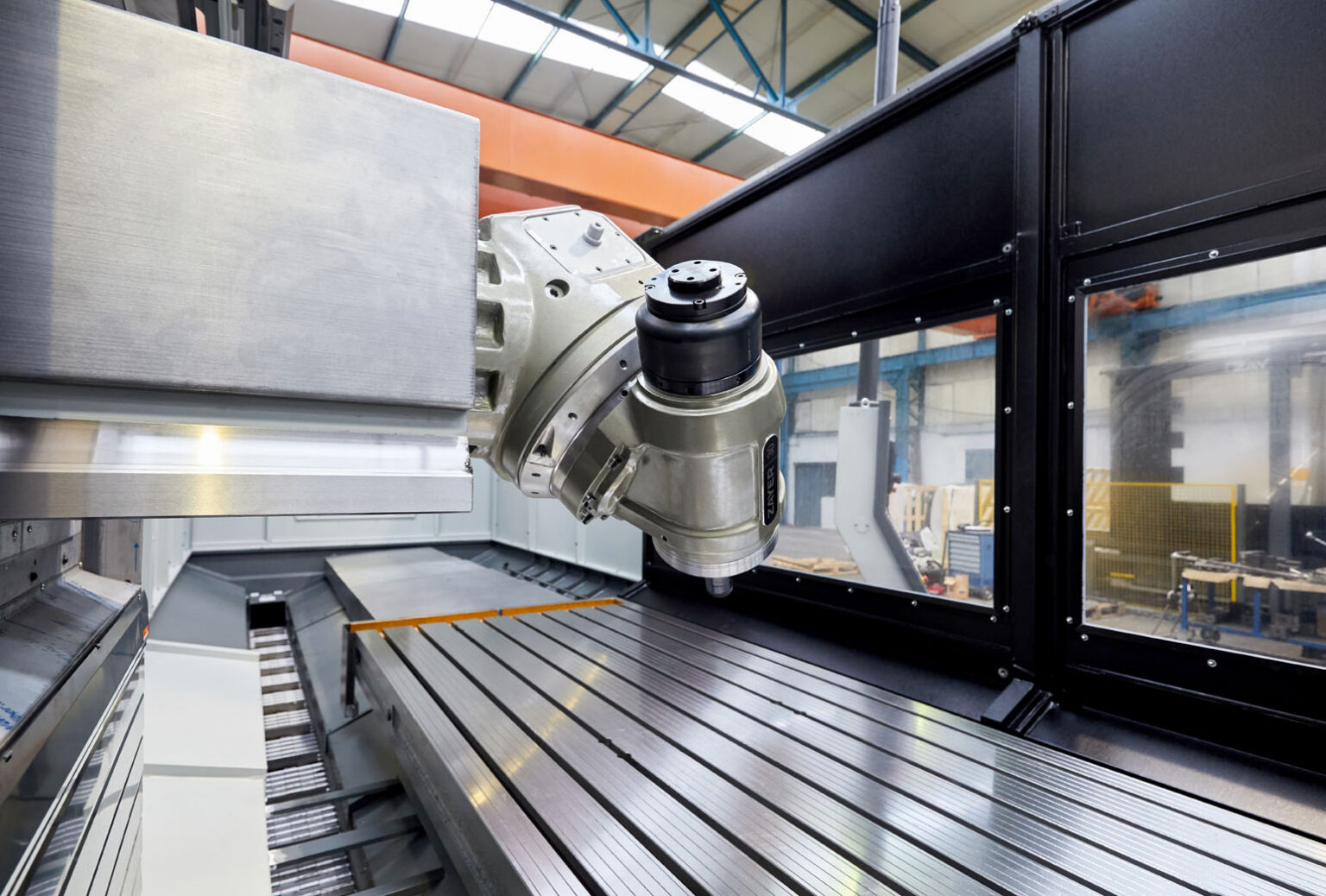

Fräskopf
Stufenlos im Raum positionierbar, bearbeitet sämtliche Schrägen eines Werkstücks in allen Achsen.
Ausrichtung
Der optionale 30°-Fräskopf richtet sich automatisch zur Werkstücklage aus und reduziert Rüstzeiten deutlich.
Stabilität
Sechsfach umschlingend geführter Ausleger sorgt für maximale Frässtabilität.
Laufruhe
Gleichbleibend hohe, vibrationsarme Fräsleistung über den gesamten Querverfahrweg.
Verfahrwege
Quer bis 1.600 mm, Längs bis 5.000 mm, Vertikal bis 2.000 mm.
Antrieb
Verschleiß- und wartungsarm mit minimalem Umkehrspiel für präzise Tischbewegungen.
Spindel
Bis zu 40 kW Antriebsleistung und 1.018 Nm Drehmoment für anspruchsvolle Bearbeitungen.
Ausstattung
Serienmäßig mit 30-fach Werkzeugwechsler, drei Späneförderern, Hängebedienpendel, innerer Kühlmittelzufuhr und Vollverkleidung.
Maschinen
Highlights
- 45°-Fräskopf:
Patentiertes System
Direkte Messsysteme - Nachhaltiges Führungssystem
mit vorspannbaren INA Rollenschuhen für hohe Stabilität und Dynamik - Zahnstangenantrieb in der X-Achse für ruhiges, weiches und spielfreies Verfahren Besonders verschleißarm
- Alle Hauptkomponenten der Maschine aus Guss – Maximale Schwingungsdämpfung
Topologisch optimiert - Werkzeugwechsler als Kettenmagazin außerhalb des Arbeitsraumes positioniert
- Höchste Positioniergenauigkeit
- Höchste Wiederholgenauigkeit
- Optimale Zugänglichkeit aller Komponenten –wartungsfreundliches Maschinenkonzept
- Nach neuestem EcoDesign entworfen: Verzicht auf Verlustschmierung, Verringerter Energieverbrauch
- Jede XIOS kann ganz individuell konfiguriert und auf jeden Anwendungsfall hin optimiert werden
Nehmen Sie mit uns Kontakt auf
Gerne informieren wir Sie in einem persönlichen Beratungsgespräch über die vielen weiteren technologischen Vorteile der XIOS Bettfräsmaschine.
Rufen Sie uns doch gleich einmal an!
Rufen Sie uns doch gleich einmal an!
Verfügbare Fräskopfvarianten
45°
30°
