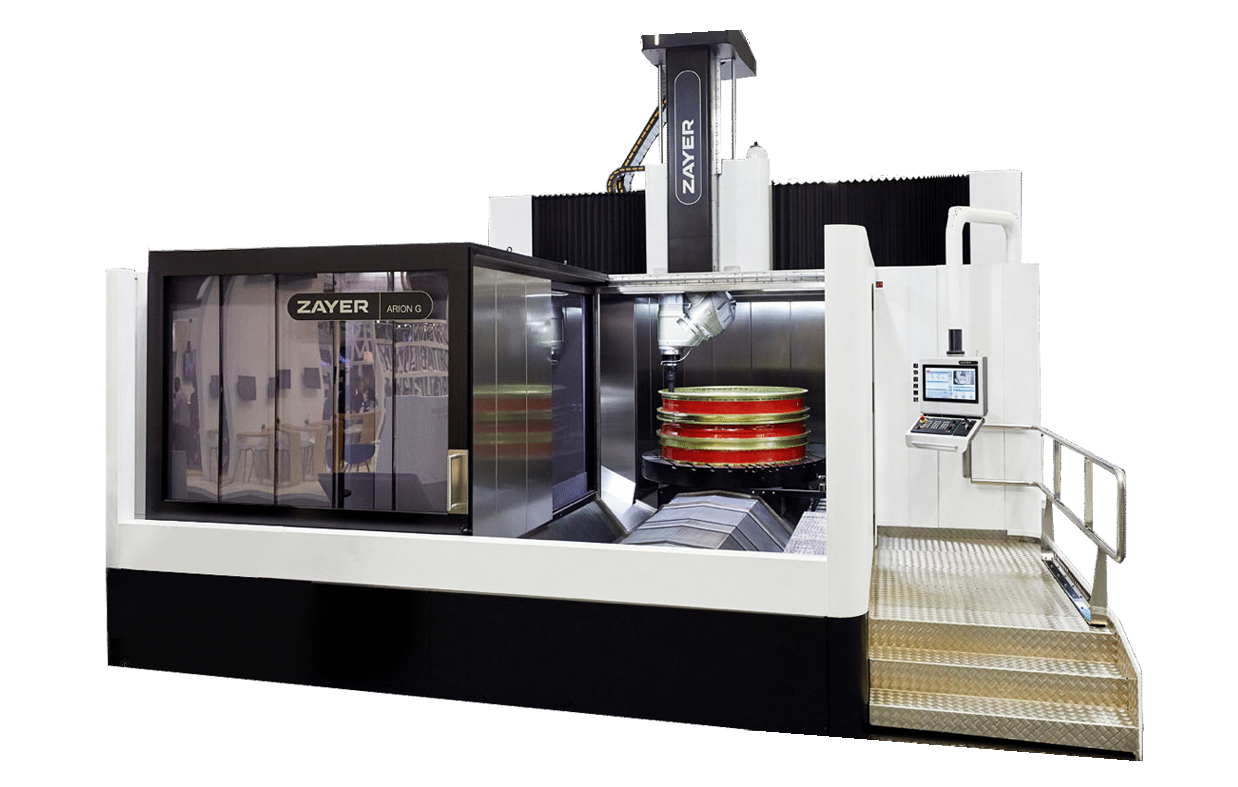

ARION G
Neue Maßstäbe setzt
Die ARION G vereint Drehen und Fräsen auf einer Maschine – und definiert damit die Möglichkeiten moderner Zerspanung neu. Mit höchster Steifigkeit, intelligenter Dynamikregelung und konsequent durchdachter Ergonomie setzt ZAYER ein klares Zeichen für die Zukunft des Maschinenbaus.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE | |
| Drehtisch | Ø 2.000 mm | |
| Abstand Spindelnase – Tisch | 970 | |
| Längsverfahrweg | 3.500 mm | |
| Querverfahrweg | 3.100 mm | |
| Vertikalverfahrweg | 1.200 mm | |
| Leistung | 42 kW (mit Motorspindel) | |
| Drehzahl | 15.000 min-1 | |
| Werkzeugmagazin | 30 (40 – 50 – 60 – 80 opt.) Werkzeugplätze HSK A100 |
Angewandte
Konstruktion
45°-Fräskopf
Serienmäßig verbaut, für Positionier- und Simultanbetrieb geeignet – mit Motorspindel bis 15.000 min⁻¹ und einem maximalen Drehmoment von 200 Nm bei 42 kW Antriebsleistung.
Torque-Drehtisch

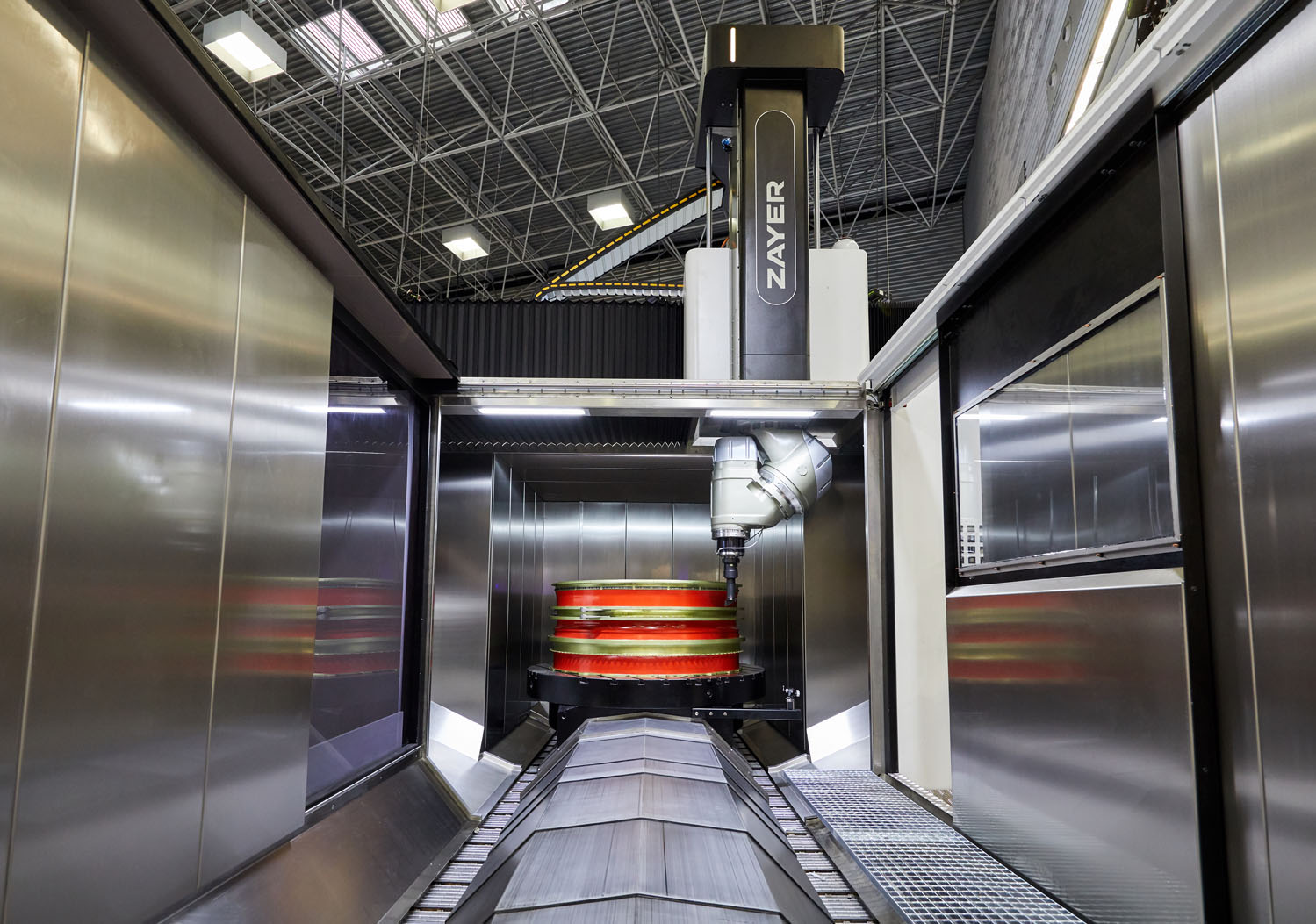

Drehtisch mit 2.000 mm Durchmesser, angetrieben von einem leistungsstarken Torque-Motor mit bis zu 20.800 Nm Drehmoment – für präzise Dreh- und Fräsarbeiten auf einer Maschine.
Dynamikregelung
Sensoren in den Linearantrieben passen die Maschinendynamik automatisch an die Bearbeitungsvorgänge an – Beschleunigungen bis 4 m/s² und abrupte Richtungswechsel sind jederzeit möglich.
Schwingungsfrei
Der neu definierte Grundaufbau eliminiert Eigenschwingungen ohne zusätzliche Dämpfungssysteme – für höchste Präzision bei maximaler Dynamik.
Ergonomie
Große Schiebetüren, automatisches Dach, transparente Paneele und optional hochauflösende Videokameras sorgen für beste Einsicht und Zugänglichkeit zum Arbeitsraum.
Intuitiv
Höhen- und neigungsverstellbares Bedienpanel mit entspiegeltem Touchdisplay – inklusive interaktiver, videobasierter Handbücher direkt auf der Steuerung.
EcoDesign
Automatisierte Energiesparfunktionen und weitgehender Verzicht auf Verbrauchsmaterialien reduzieren den ökologischen Fußabdruck im laufenden Betrieb deutlich.
Maschinen
Highlights
- HORUS Anbindung: Die digitale Service-Plattform HORUS bindet die ARION G vollständig in die vernetzte Fertigung ein – ein digitaler Zwilling erkennt Verschleiß und Defekte frühzeitig.
- 45°-Universalfräskopf: Patentierter Fräskopf mit Motorspindel für Drehzahlen bis 15.000 min⁻¹ – für Hochleistung in der Dreh- und Fräsbearbeitung.
- Mechanische Fräsköpfe: Optional erhältlich für erhöhtes Drehmoment oder Hinterschnittarbeiten – für maximale Flexibilität im Bearbeitungsspektrum.
- Torque-Drehtisch: Drehtisch mit Ø 2.000 mm, angetrieben von einem leistungsstarken Torque-Motor mit bis zu 20.800 Nm Drehmoment und einer maximalen Werkstücklast von 20 Tonnen.
- Steifigkeit & Dynamik: Hochsteife Konstruktion mit gleichzeitig extremer Dynamik – einfach zu bedienen und ebenso einfach zu warten.
- Schwingungsfreier Grundaufbau: Die Maschinenstruktur schaltet Eigenschwingungen zuverlässig aus – elektronische Dämpfungssysteme werden dadurch überflüssig.
- Adaptive Beschleunigung: Sensorgesteuerte Anpassung der Dynamik an den Bearbeitungsvorgang ermöglicht Beschleunigungen bis 4 m/s² und abrupte Richtungswechsel ohne Präzisionsverlust.
- Optimale Arbeitsraumsicht: Große Schiebetüren und ein automatisch öffnendes Dach gewährleisten jederzeit perfekte Übersicht und Zugänglichkeit zum Arbeitsraum.
- Nachhaltige Konstruktion: Konsequent auf die Reduzierung des ökologischen Fußabdrucks ausgelegt – mit automatisierten Energiesparfunktionen und weitgehendem Verzicht auf Verbrauchsmaterialien.
