ALTEA
Gantry-Fräsen für vielseitige Anforderungen

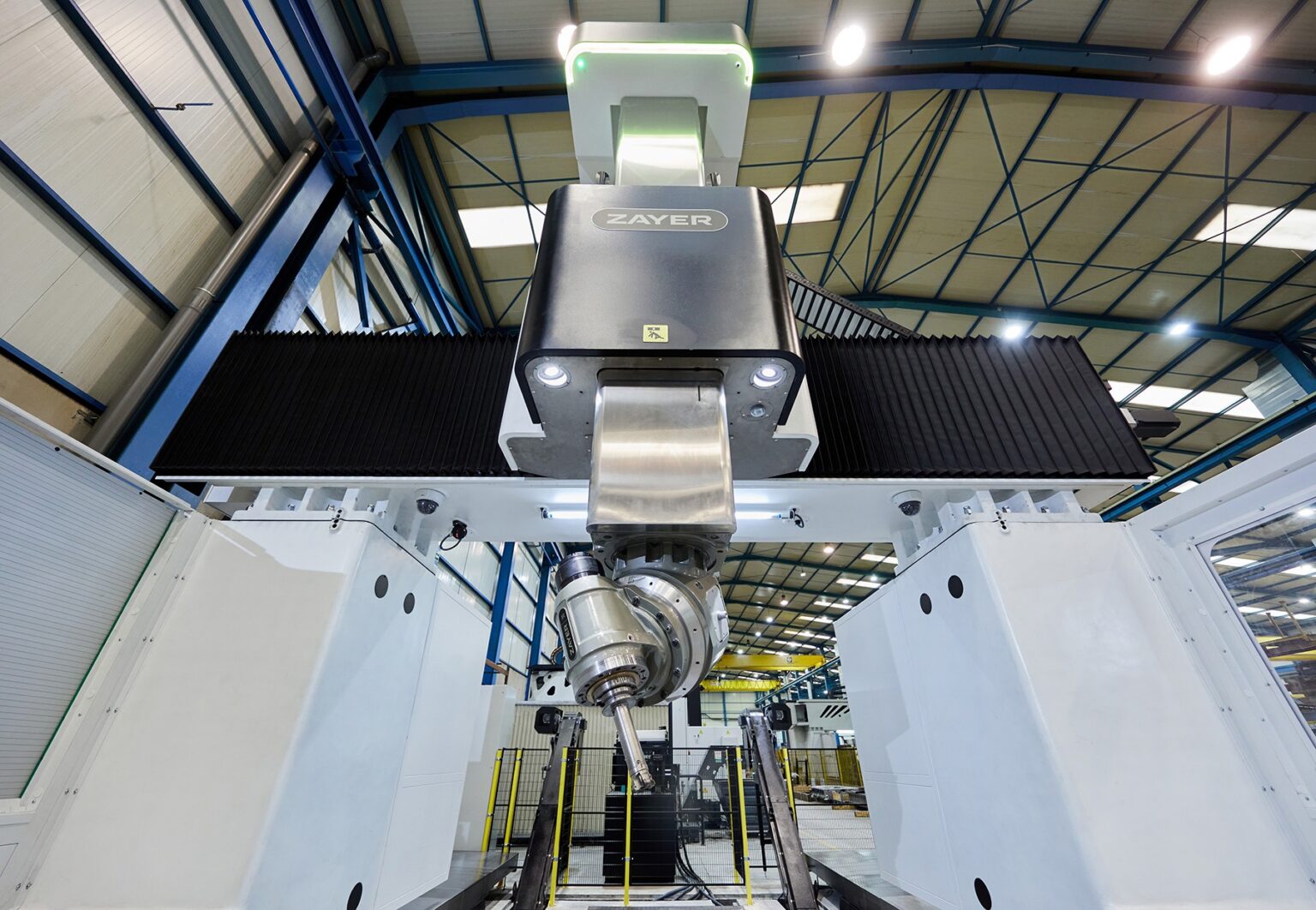

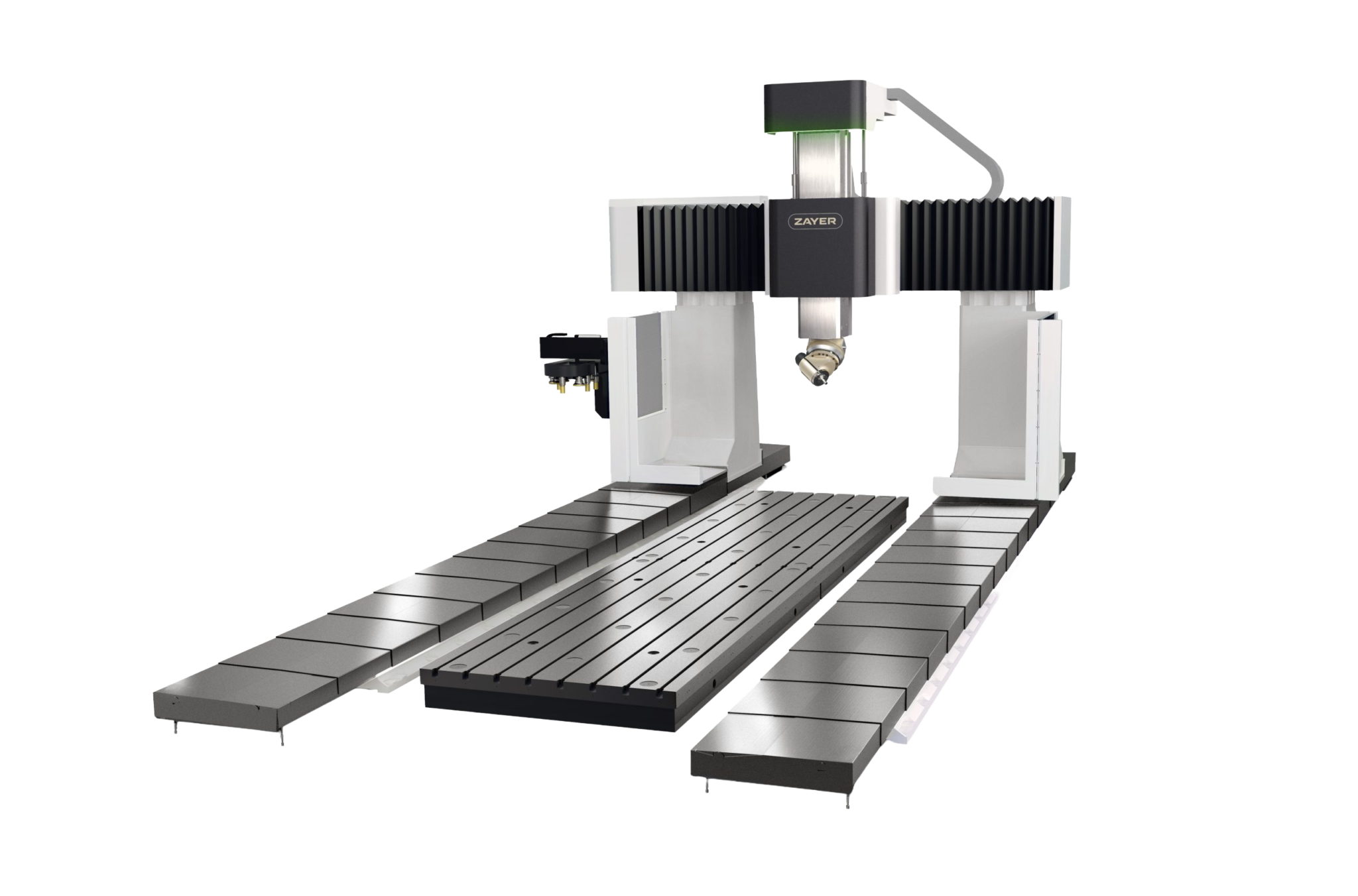

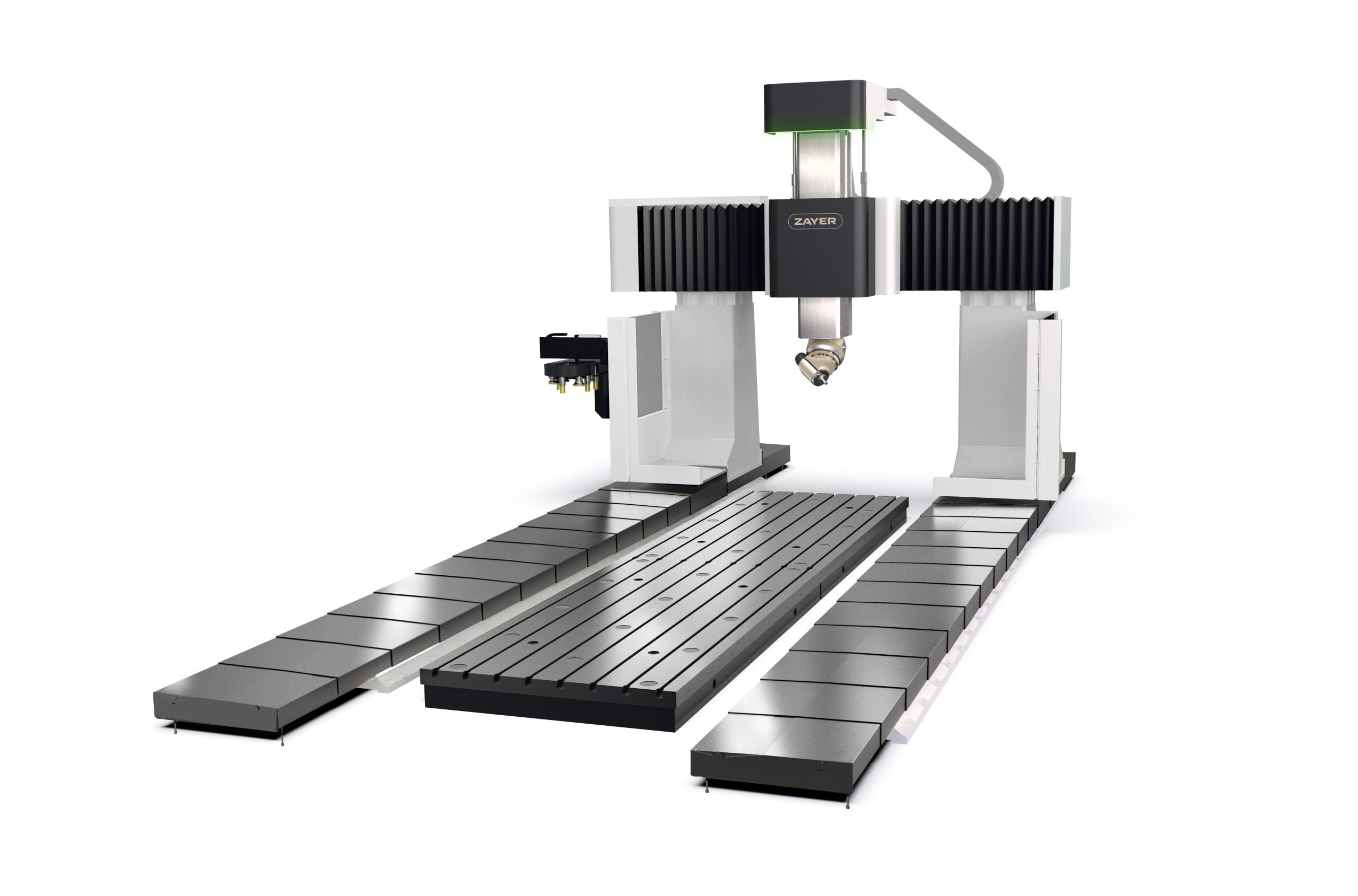

Die ZAYER ALTEA ist eine moderne Portalfräsmaschine in Gantry-Bauweise mit feststehendem Tisch und festem Querträger – ausgelegt für die anspruchsvolle Bearbeitung mittelgroßer bis großer Werkstücke. Mit hoher Dynamik, stabiler Gusskonstruktion und einem flexiblen Fräskopfsystem bietet die ALTEA die ideale Kombination aus Präzision, Leistung und Vielseitigkeit.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE |
| Tischlänge | 4.500 – 20.500 mm |
| Tischbreite | 2.000 (2.500 / 3.000 opt.) mm |
| Abstand zwischen den Ständern | 2.750 (3.250 / 3.750 opt.) mm |
| Längsverfahrweg | 4.000 – 20.000 mm |
| Querverfahrweg | 3.350 (3.850 – 4.350 opt.) mm |
| Vertikalverfahrweg | 1.200 (1.500 opt.) mm |
| Leistung | 30 (43 opt.) kW |
| Drehzahl | 6.000 (8.000 opt.) min⁻¹ oder 18.000 min-1 (mit Motorspindel) |
| Werkzeugmagazin | 30 (40 / 60 opt.) Werkzeugplätze |
Angewandte
Konstruktion
Arbeitsbereich
Tischlängen von 4.500 mm bis weit über 20.500 mm und Tischbreiten bis 3.000 mm – für lange, breite und voluminöse Werkstücke jeder Art.
Achsantriebe
Längsachse mit Doppelritzel-Zahnstangenantrieb und zwei Servomotoren, Quer- und Vertikalachsen mit Kugelgewindespindeln – für kraftvolle, präzise und wiederholgenaue Bewegungen.
Fräsköpfe
Wahlweise mit Hochgeschwindigkeits-Fräsköpfen (33 kW bis 18.000 min⁻¹) für feine Bearbeitungen oder kraftvollen Fräsköpfen (43 kW bei 6.000 min⁻¹) für zähe Materialien und hohe Abtragsleistungen.
Stabil
Das Gantry-Konzept mit hochwertiger Gusskonstruktion sichert thermische und geometrische Stabilität – für gleichbleibende Präzision und hochwertige Oberflächengüten auch bei langen Bearbeitungszyklen.
FräsKopfSsystem
Von Winkelfräsköpfen über Gerade- und Hochfrequenzspindeln bis hin zu automatischen Kopfwechselsystemen – flexibel anpassbar an einfache wie komplexe Bearbeitungsaufgaben.
Einsatz
Ideal für den Maschinen-, Formen- und Werkzeugbau sowie den Anlagenbau – überall dort, wo große Bauteile mit komplexen Geometrien höchste Ansprüche an Genauigkeit und Vielseitigkeit stellen.
