ARES
Perfekte Balance

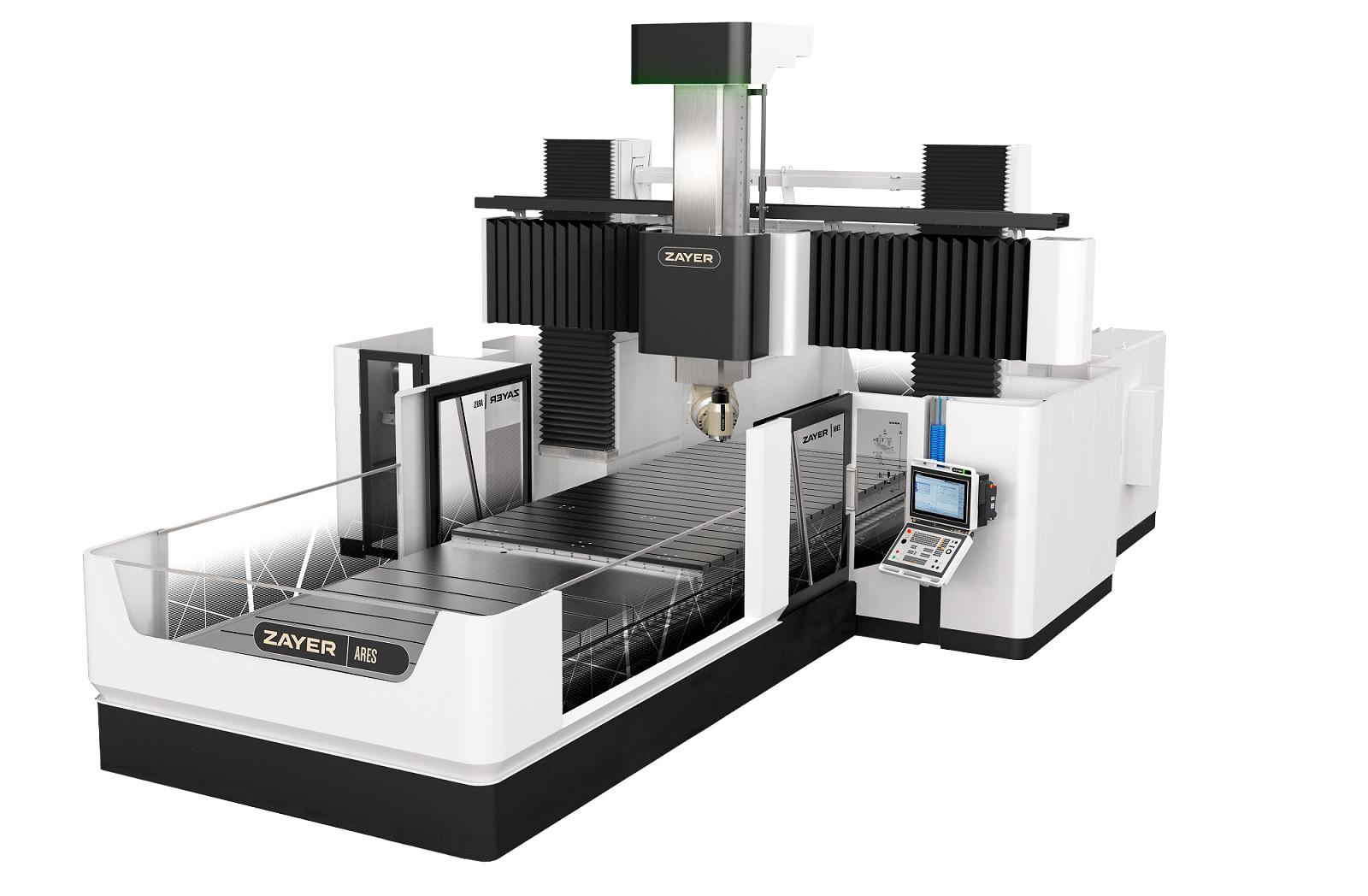

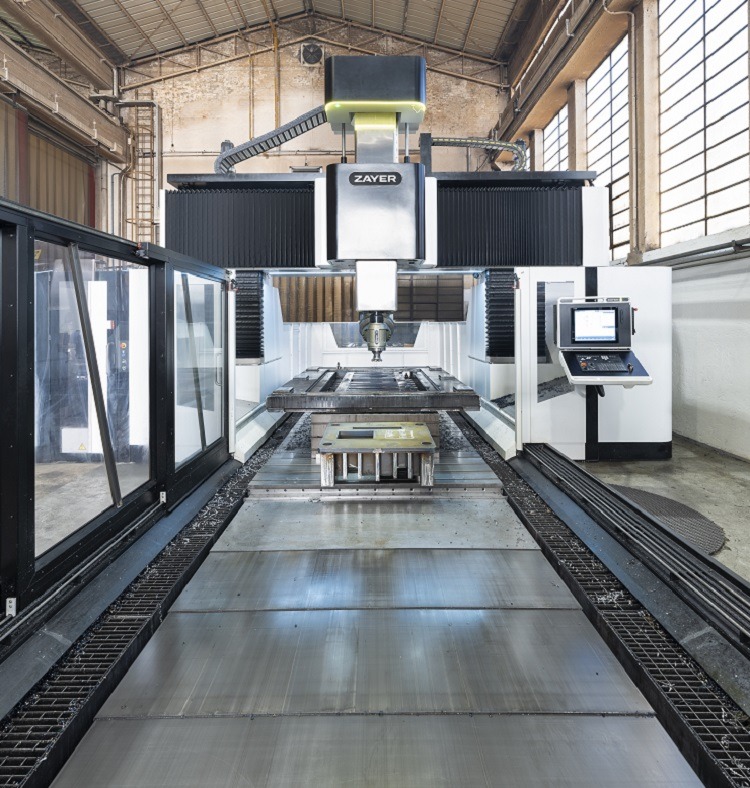

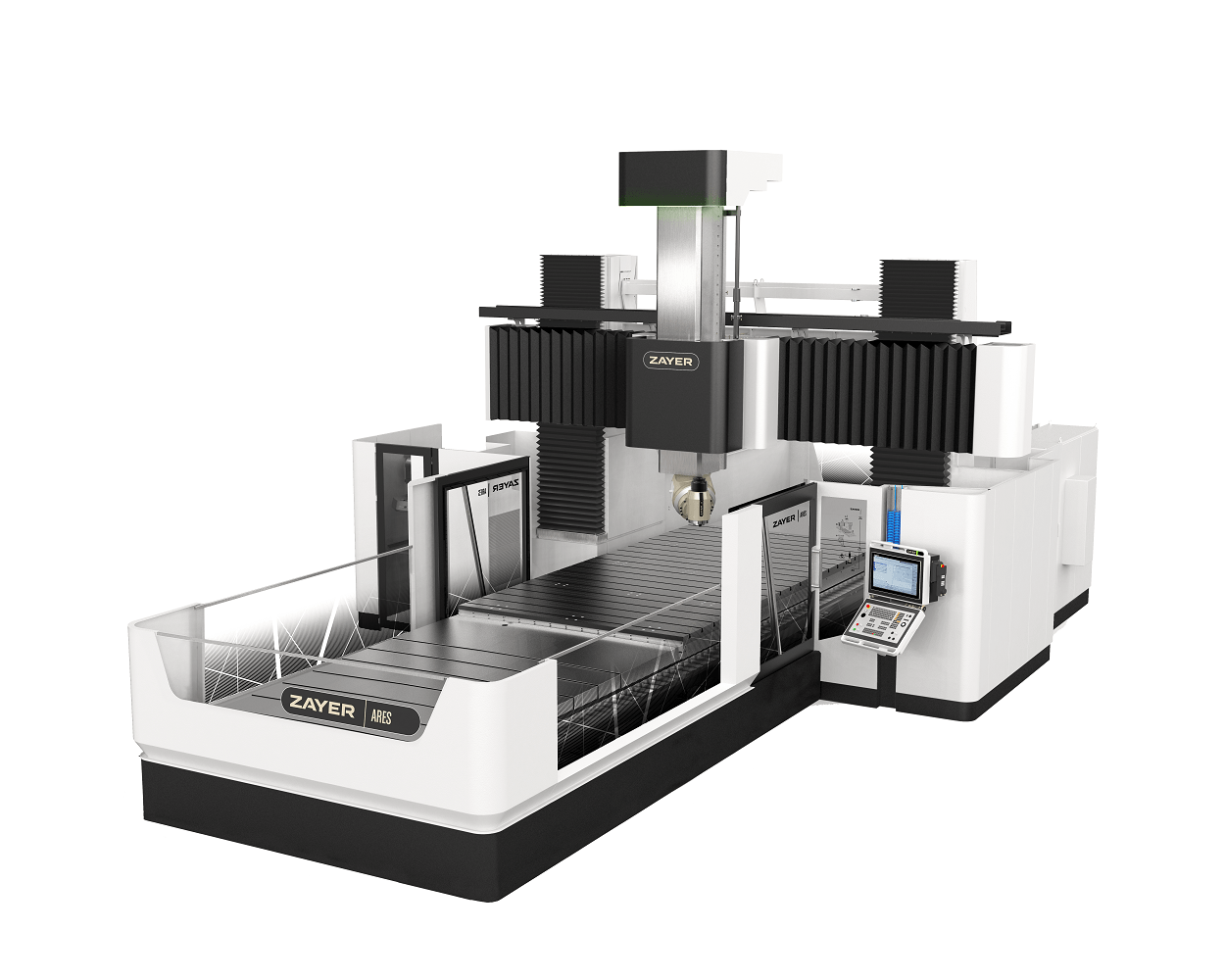

Die Portalfräsmaschine ARES setzt auf eine topologisch optimierte Gussbauweise und ein ausgeklügeltes Führungskonzept – berechnet nach der Finite-Elemente-Methode für maximale Kraftableitung und Präzision. Ob mechanischer Fräskopf oder Motorspindel: Die ARES lässt sich exakt auf Ihre Zerspanungsanforderungen konfigurieren.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE |
| Tischlänge | 4.000 – 5.000 – 6.000 mm |
| Tischbreite | 2.000 (2.500 opt.) mm |
| Abstand zwischen den Ständern | 2.750 (3.250 opt.) mm |
| Längsverfahrweg | 4.000 – 5.000 – 6.000 mm |
| Querverfahrweg | 3.350 (3.850 opt.) mm |
| Vertikalverfahrweg | 1.200 (1.500 opt.) mm |
| Verfahrbarer Querträger | 900 mm |
| Leistung | 30 (43 opt.) kW oder 33 kW (mit Motorspindel) |
| Drehzahl | 6.000 (8.000 opt.) min-1 oder 18.000 min-1 (mit Motorspindel) |
| Werkzeugmagazin | 30 ( 40 / 60 / 80 opt.) Werkzeugplätze |
Angewandte
Konstruktion
Design
Alle Strukturelemente aus schwingungsdämpfendem Guss mit stark verripptem Innenaufbau – berechnet für ideale Kraftableitung über beide Maschinenständer.
Führungsbahnen
Zwei um 90° versetzte Führungsbahnen für den Querschlitten garantieren maximale Stabilität bei gleichzeitig höchster Dynamik.
Mechanisch
Wahlweise mit mechanisch angetriebenen Fräsköpfen für besonders hohes Drehmoment – ideal für kraftintensive Zerspanungsaufgaben.
Motorspindel
Alternativ mit Fräsköpfen mit Motorspindel für Drehzahlen bis 18.000 min⁻¹ – für höchste Schnittgeschwindigkeiten und feinste Oberflächengüten.
Bearbeitung
In beiden Fräskopfvarianten optional verfügbar – für komplexe Mehrachsbearbeitungen in einem Aufspann.
Individuell
Umfangreiche Optionsmöglichkeiten erlauben die exakte Anpassung der ARES an Ihre spezifischen Fertigungsanforderungen.
Verfügbare Fräskopfvarianten
45°
30°
30°
