NEOS
Gantry-Fräsen für schwerste Großteile

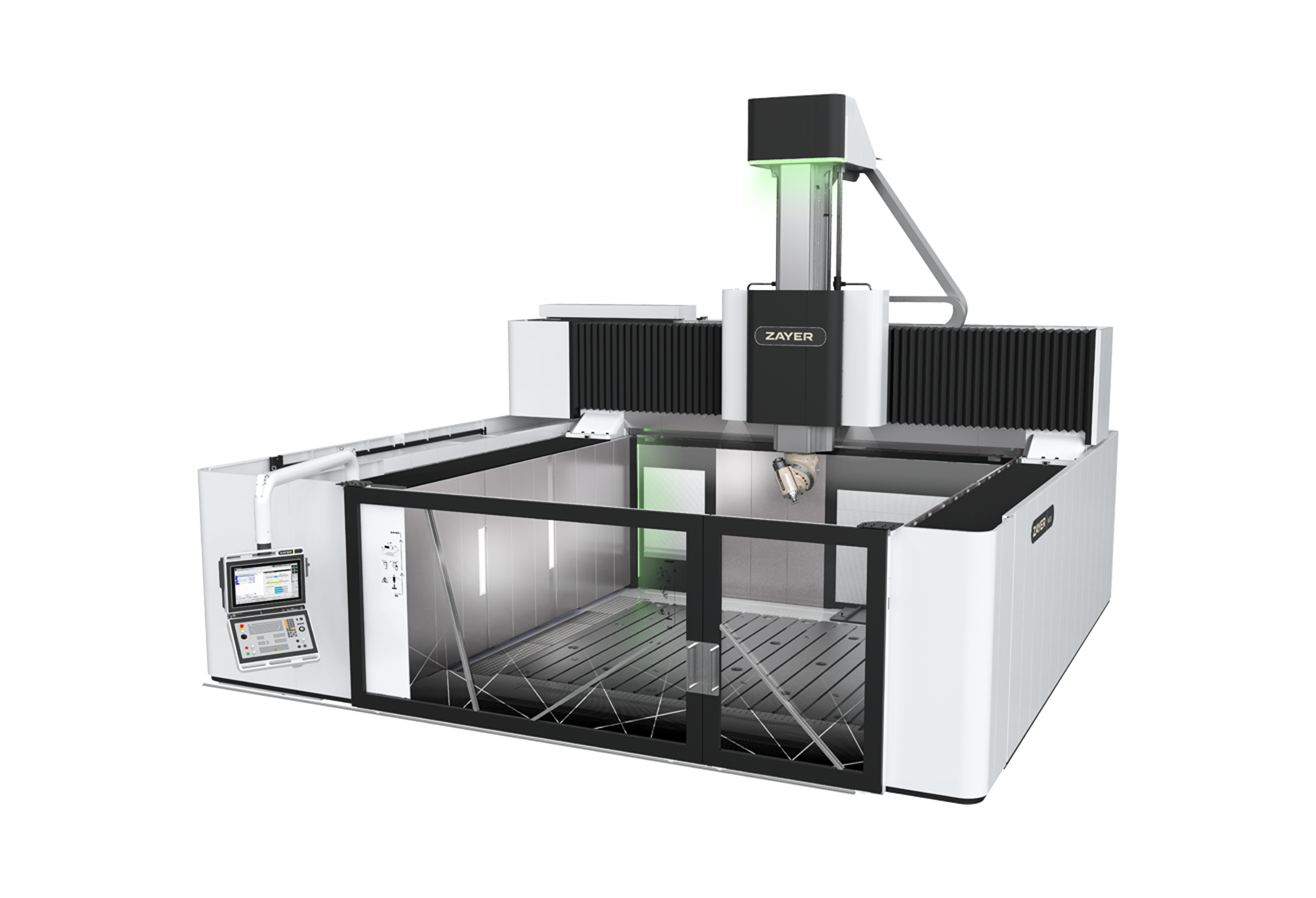

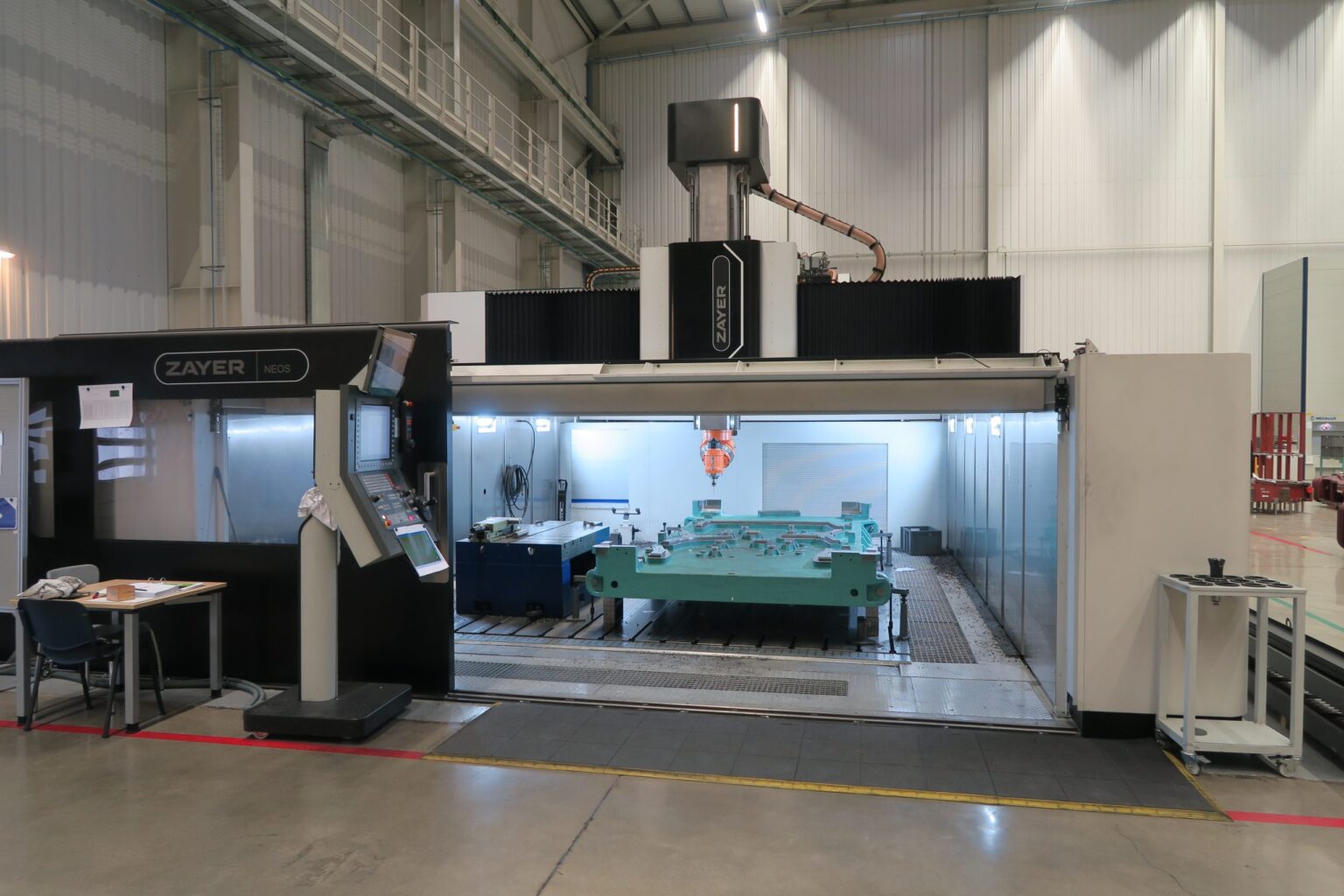

Die ZAYER NEOS ist eine leistungsstarke Portalfräsmaschine in Gantry-Bauweise mit beweglichem Querträger und feststehendem Tisch – konzipiert für die Bearbeitung großer, schwerer und geometrisch komplexer Werkstücke. Mit Verfahrwegen bis 20.000 mm, hoher Dynamik und einer vollständig aus Guss gefertigten Struktur setzt die NEOS Maßstäbe in Stabilität, Präzision und Vielseitigkeit.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE |
| Tischlänge | 2.500 – 19.500 mm |
| Tischbreite | 2.000 – 4.500 mm |
| Abstand zwischen den Ständern | 3.000 – 5.500 mm |
| Längsverfahrweg | 3.000 – 20.000 mm |
| Querverfahrweg | 2.000 – 4.500 mm |
| Vertikalverfahrweg | 1.250 – 2.000 mm |
| Leistung | 43 (61 opt.) kW |
| Drehzahl | 6.000 (8.000 opt.) min-1 |
| Werkzeugmagazin | 30 (40 / 60 / 80 / 100 / 120 opt.) Werkzeugplätze |
Angewandte
Konstruktion
Arbeitsbereich
Tischlängen bis über 19.500 mm, Tischbreiten bis 4.500 mm und ein variabler Ständerabstand bis 5.500 mm – für die Bearbeitung auch sehr breiter und langer Werkstücke.
Verfahrwege
Längsweg bis 20.000 mm, Querweg bis 4.500 mm und Vertikalweg bis 2.000 mm – für voluminöse Werkstücke mit hohen Platzanforderungen.
Dynamik
Eilgänge bis 50.000 mm/min und Arbeitsvorschübe bis 45.000 mm/min für effiziente und schnelle Fertigungsprozesse.
Achsantriebe
Längs- und Querachse mit Zahnstangenantrieb und Doppelritzel (je zwei Motoren), Vertikalachse mit zwei Kugelgewindespindeln – für präzise, gleichmäßige und kraftvolle Bewegungen.
Spindel
43 kW Spindelleistung bei 4.500 bis 6.000 min⁻¹ und einer zulässigen Tischbelastung von bis zu 15.000 kg/m² – ausgelegt für schwerste Werkstücke.
Konstruktion
Tisch, Ständer, Querträger und Brücken aus thermisch und geometrisch optimiertem Guss garantieren höchste Steifigkeit und exzellente Oberflächengüten auch unter hoher Beanspruchung.
Vielseitig
Automatische 45°- und 30°-Köpfe, gerade Fräsköpfe, L-Köpfe sowie Hochleistungs- und Hochfrequenzspindeln – für grobe Materialabtragung ebenso wie feinste Konturbearbeitung.
Einsatz
Ideal für den Maschinen- und Anlagenbau, den Formen- und Werkzeugbau sowie den Energie- und Schwerindustriebereich – für Einzel- und Serienfertigung mit höchsten Präzisionsanforderungen.
