TEBAS
auf höchstem Niveau

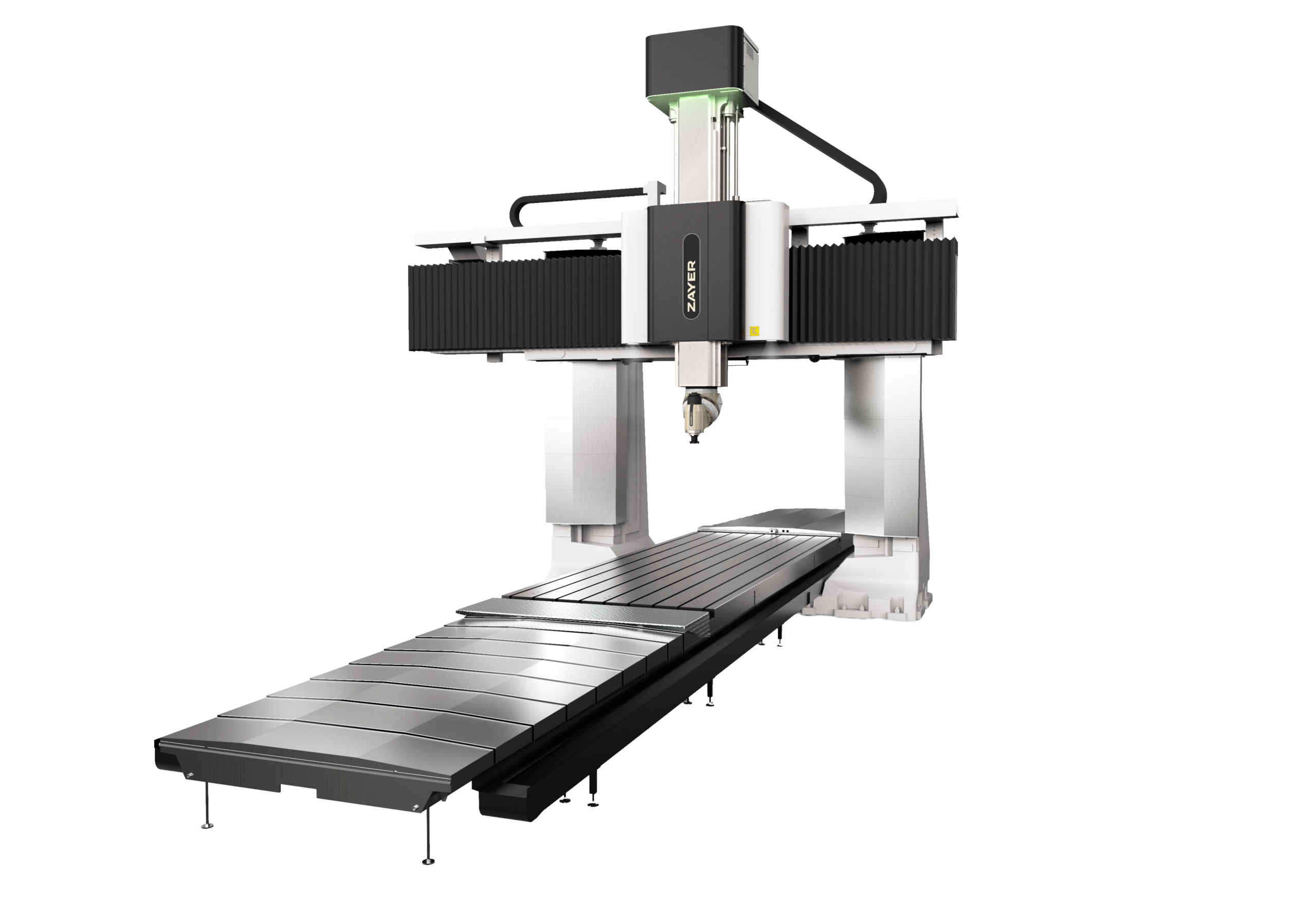

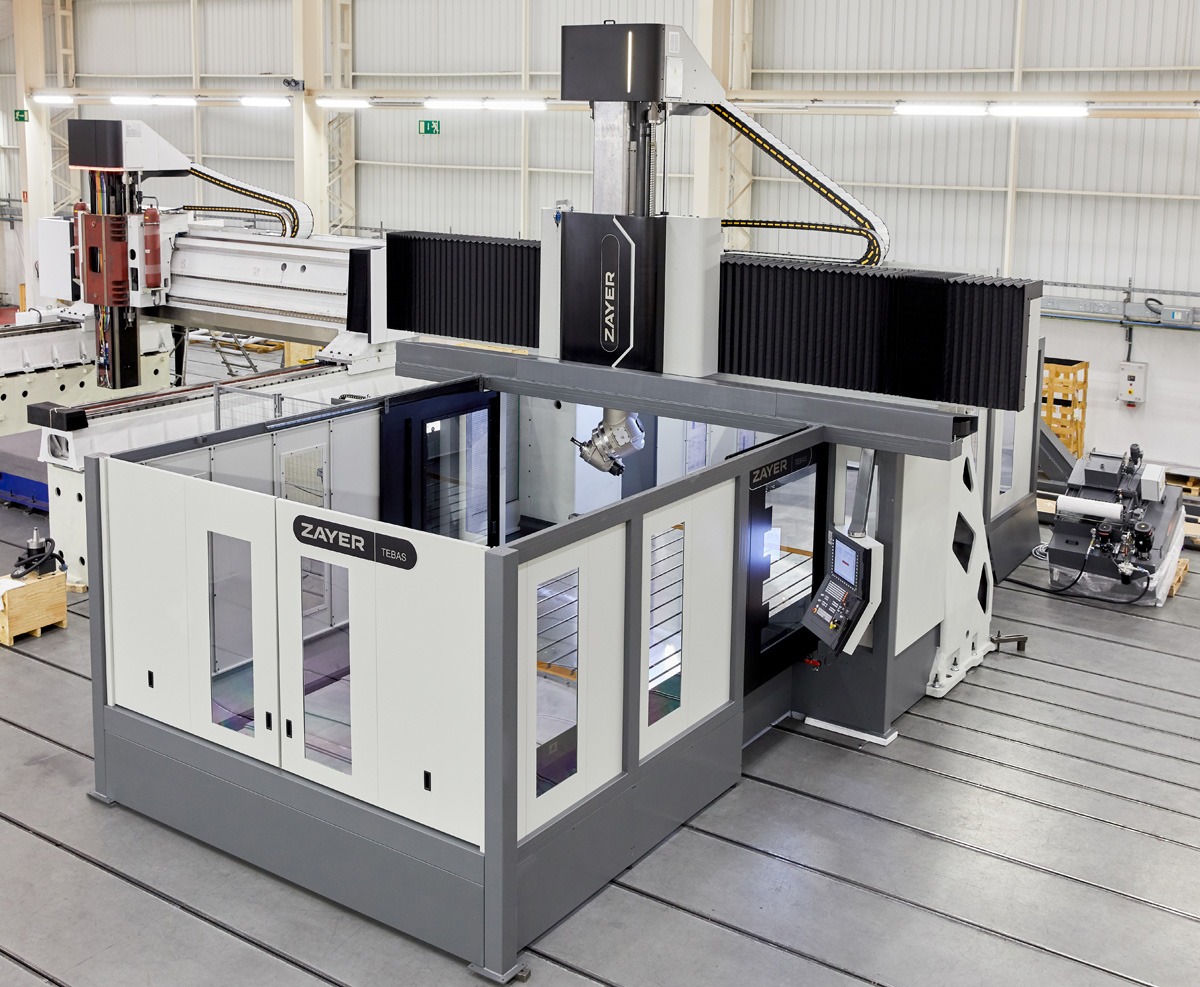

Die ZAYER TEBAS ist eine leistungsstarke Portalfräsmaschine mit festem Querträger und verfahrbarem Tisch – konzipiert für die anspruchsvolle Bearbeitung großer und schwerer Bauteile. Mit ihrer thermosymmetrischen Gussbauweise, modularem Fräskopfsystem und großzügigen Verfahrwegen setzt die TEBAS Maßstäbe in Präzision, Robustheit und Vielseitigkeit.
Technische
Daten
| CNC | Heidenhain TNC 7 | Siemens Sinumerik ONE | |
| Tischlänge | 4.100 – 5.100 – 6.100 mm | |
| Tischbreite | 2.200 (2.500 / 3.000 opt.) mm | |
| Abstand zwischen den Ständern | 3.000 (3.500 / 4.000 opt.) mm | |
| Längsverfahrweg | 4.000 – 5.000 – 6.000 mm | |
| Querverfahrweg | 3.750 (4.250 / 4.750 opt.) mm | |
| Vertikalverfahrweg | 1.250 (1.500 / 1.750 / 2.000 opt.) mm | |
| Leistung | 43 (60 opt.) kW | |
| Drehzahl | 6.000 (8.000) min⁻¹ | |
| Werkzeugmagazin | 30 (40 / 60 / 80 opt.) Werkzeugplätze |
Angewandte
Konstruktion
Arbeitsfläche
Tischlängen von 4.100 bis 6.100 mm, Tischbreiten bis 3.000 mm und Längsverfahrwege bis 6.000 mm – für die Bearbeitung auch großformatiger Werkstücke.
Hohe Traglast
Standardmäßig für Werkstücke bis 20.000 kg ausgelegt – optional konfigurierbar für noch höhere Gewichte.
Geschwindigkeiten
Eilgänge bis 50.000 mm/min und Arbeitsvorschübe bis 45.000 mm/min für effiziente und schnelle Bearbeitungsprozesse.
Antrieb
43 kW Hauptantrieb (optional bis 60 kW) und Spindeldrehzahlen bis 6.000 min⁻¹ (optional bis 8.000 min⁻¹) für höchste Zerspanungsleistung.
Bauweise
Schwingungsdämpfender Guss sichert dauerhaft hohe geometrische Genauigkeit – auch unter intensiver, langandauernder Belastung.
Zahnstangen
Dual-Motor-Antrieb im Master-Slave-Prinzip für nahezu spielfreies Umkehrverhalten, hohe Vorschubkraft und exzellente Positioniergenauigkeit.
Fräsköpfe
Breite Auswahl an Fräsköpfen – von automatischen 45°- und 30°-Köpfen über Gerade- und L-Köpfe bis hin zu leistungsstarken Motorspindel-Köpfen für vollständige 5-Seiten-Bearbeitung.
Einsatz
Ideal für den Formen- und Werkzeugbau, die Luft- und Raumfahrt, den Energiesektor und die Schwerindustrie – überall dort, wo große Bauteile höchste Anforderungen stellen.
Verfügbare
Fräskopfvarianten

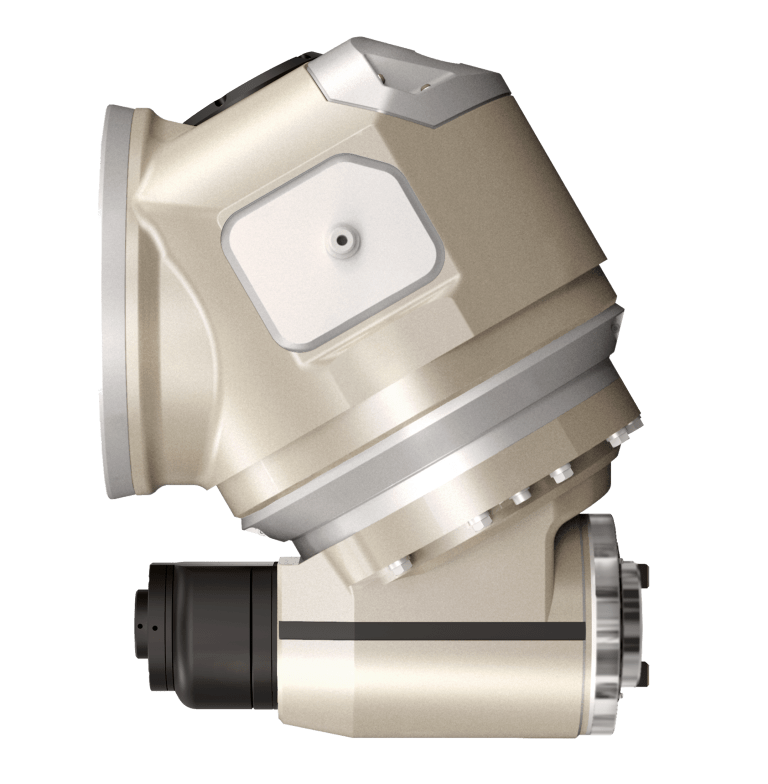

45°
30°
30°
Fräskopf
